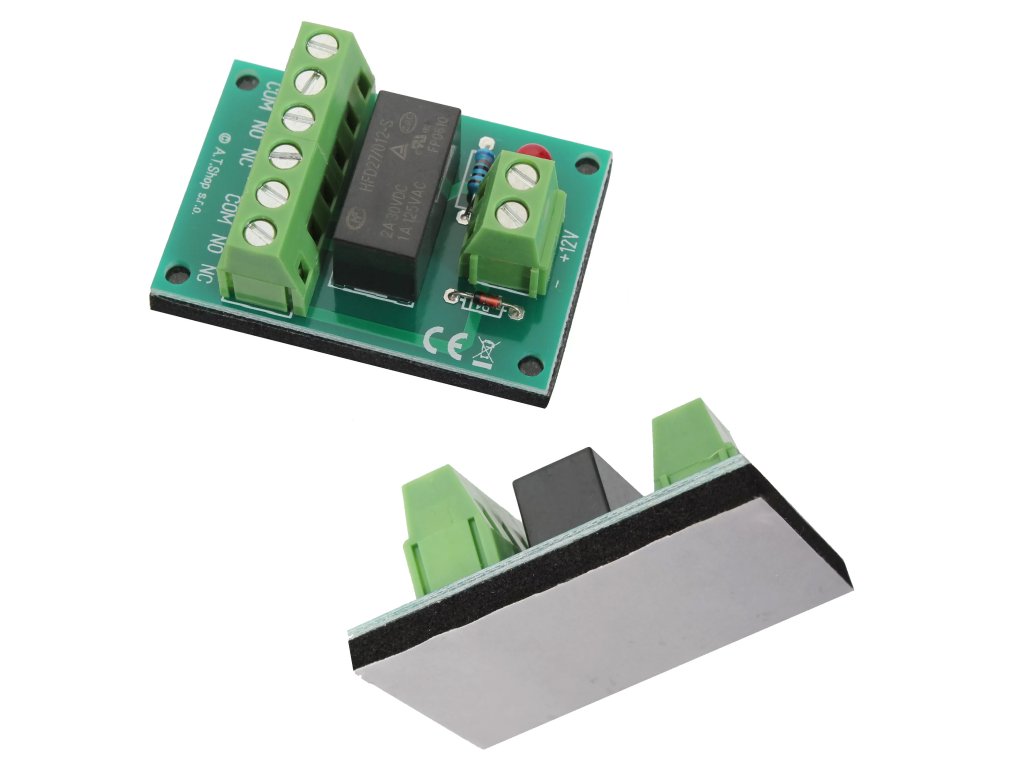

Reléový modul 12V s relé HONGFA, 2× prepínací kontakt (DPDT), 2A, skrutkové svorky

Podrobný popis

Hotový reléový modul na napájanie 12 V DC. Obsahuje jedno kvalitné relé HONGFA HFD27/012-S s dvoma nezávislými prepínacími kontaktmi (2× prepínací, DPDT). Po privedení 12 V relé zopne a oba kontakty sa súčasne prepnú. Jedným signálom tak môžete ovládať dva samostatné obvody, napríklad zapnúť jedno zariadenie a zároveň vypnúť iné.

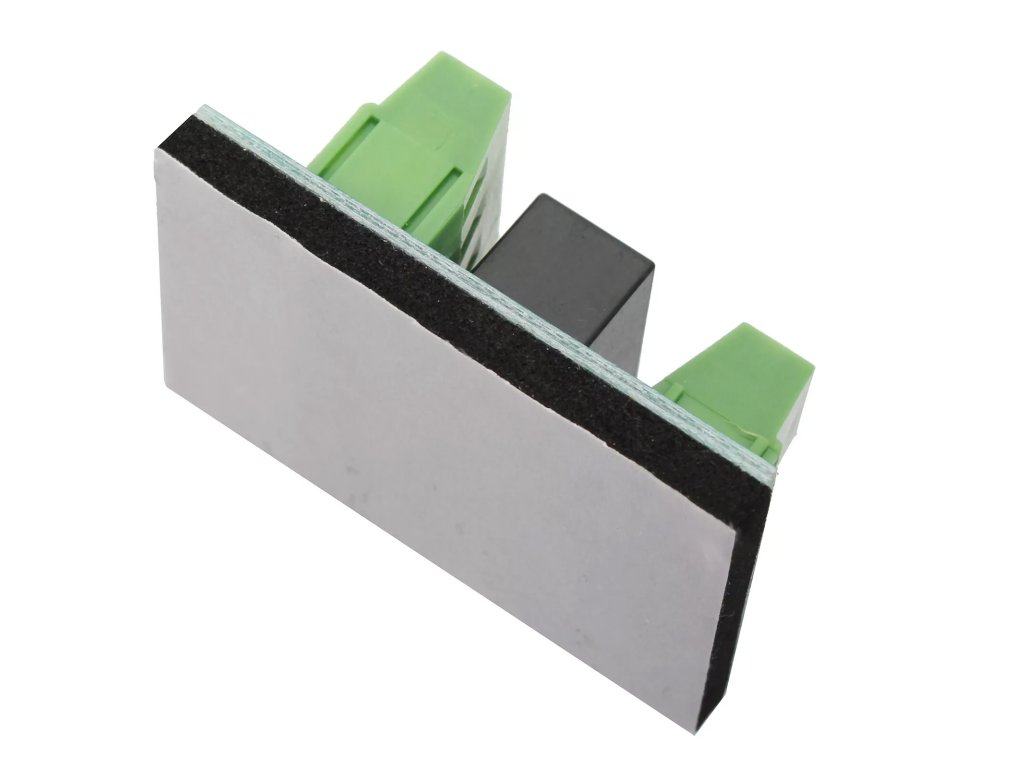

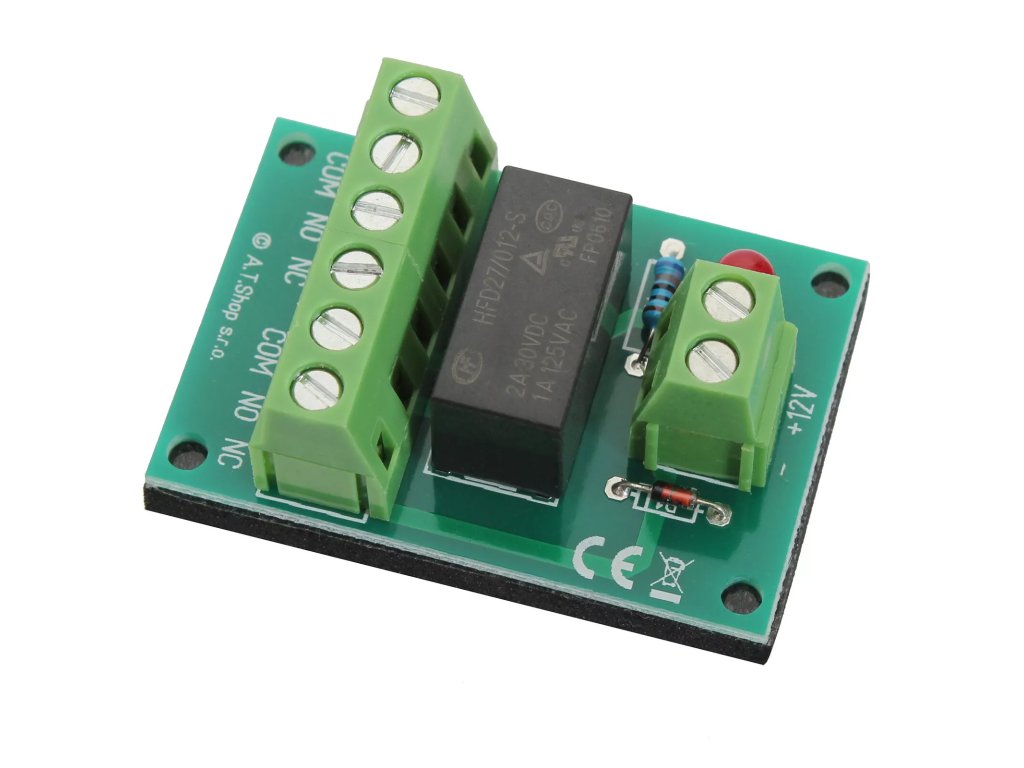

Všetky vývody sú vyvedené na skrutkové svorkovnice s popisom priamo na doske, takže na zapojenie nepotrebujete spájkovačku. Zopnutie relé signalizuje červená LED. Na doske je aj ochranná dióda, ktorá pohlcuje napäťové špičky z cievky relé a chráni tak ovládací obvod. Na spodnej strane je obojstranná lepiaca pena, takže modul stačí prilepiť do krabičky alebo rozvádzača. Dosku je možné priskrutkovať aj za 4 montážne otvory v rohoch.

Zapojenie svoriek

+12V / −: napájanie a ovládanie relé (12 V DC, odber cca 20 mA vrátane LED)

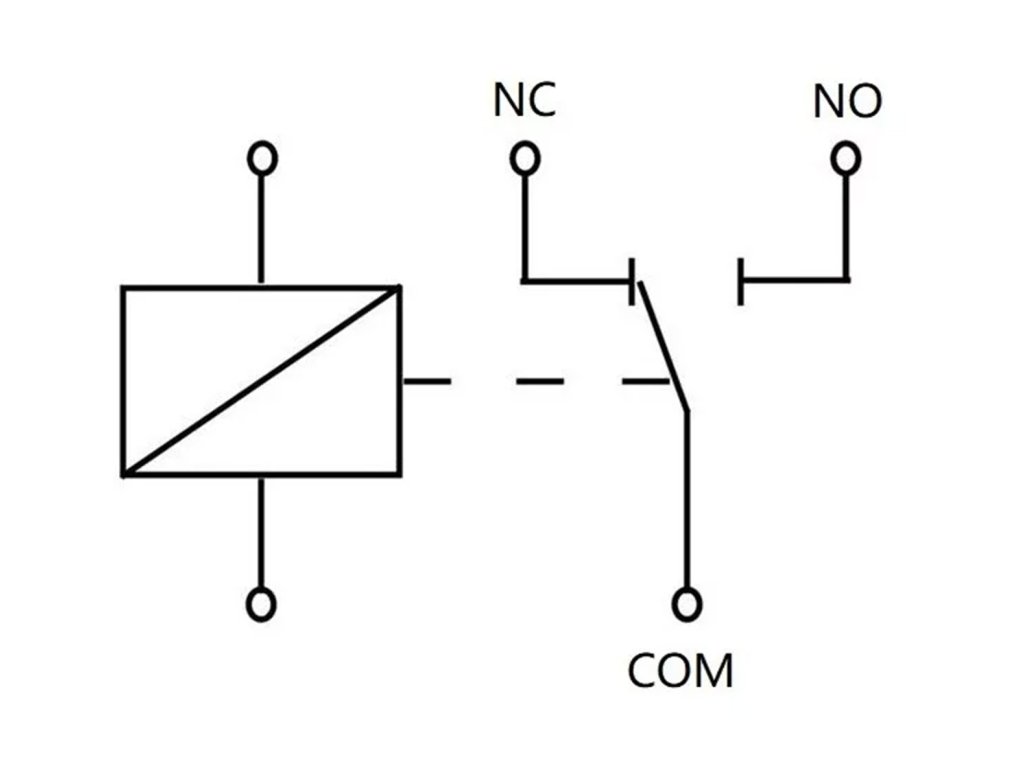

COM: spoločný vývod kontaktu
NC (normally closed): v pokoji spojený s COM, po zopnutí relé sa rozpojí
NO (normally open): v pokoji rozpojený, po zopnutí relé sa spojí s COM

Svorkovnica obsahuje dve samostatné skupiny COM–NO–NC, teda spolu 2× COM, 2× NO a 2× NC. Obe skupiny sú galvanicky oddelené od seba aj od napájania cievky.

Technické parametre

Napájacie napätie (cievka): 12 V DC
Prúdový odber: cca 20 mA
Relé: HONGFA HFD27/012-S, 1 ks
Kontakty: 2× prepínací (2 Form C / DPDT)
Max. zaťaženie kontaktov: 2 A / 30 V DC alebo 1 A / 125 V AC
Signalizácia: červená LED pri zopnutí
Ochrana: dióda proti napäťovým špičkám z cievky
Pripojenie: skrutkové svorkovnice (6 + 2 pozícií)
Montáž: lepiaca pena na spodnej strane alebo 4 otvory na skrutky
Rozmery: cca 47 × 32 × 19 mm
Prevádzková teplota: −40 až +85 °C

Príklady použitia

• spínanie nízkonapäťových zariadení: LED osvetlenia, sirén, zámkov, ventilov, ventilátorov
• oddelenie a prepínanie signálov v automatizácii, zabezpečovacích a prístupových systémoch
• súčasné ovládanie dvoch obvodov jedným signálom, napr. zapnúť jeden a vypnúť druhý
• projekty v aute, obytnom voze alebo na lodi s 12V rozvodom

Upozornenie: Kontakty sú dimenzované max. na 125 V AC / 1 A. Modul nie je určený na spínanie sieťového napätia 230 V. Na vyššie prúdy alebo sieťové napätie použite výkonové relé alebo stýkač.

Obsah balenia

1× reléový modul 12 V s jedným relé a 2× prepínacím kontaktom
