Uzamykateľný otočný vačkový spínač/prepínač 1-0-2 - 440V / 20A
Kód: A 1397Súvisiaci tovar
Podrobný popis

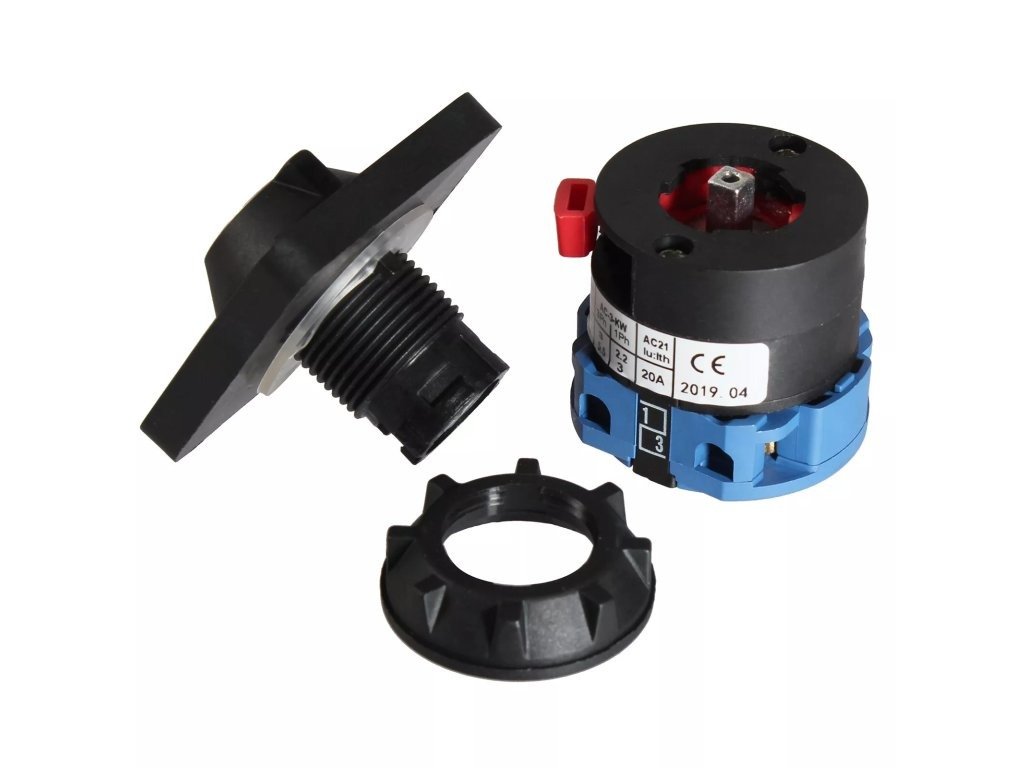

Otočný vačkový spínač pre spínanie výkonových obvodov model 1-0-2.
Otočný vačkový spínač s hliníkovým štítkom 50x50 mm a menovkami.
Prepínač má postriebrené kontakty a robustné skrutkovacie svorky pre vodiče. Spínače majú spínací hriadeľ v tvare vačky, ktorý ovláda jednotlivé spínacie kontakty.
Tento spínač 0-1 je vhodný nielen pre spínanie motorov.
Model: JYW29-20/1 D101
Verzia: 1-0-2
Počet kontaktov: 4
Spínacie polohy: VYP/ZAP
Popisy polôh: 1-0-2
Inštalačná hĺbka (L): 60
Celkové rozmery (d × š × v): 74 × 50 × 50 mm
Typ: vačkový spínač
Farba: čierna / modrá
Nominálne napätie (Ue): 440 V~ AC
Menovitý prúd (Ith): 20 A
Typ prepínania: západkový otočný prepínač = pri otočení zostáva vo zvolenej polohe
Spínací uhol: 60°
Stupeň krytia:. prierez vodiča: 2,5 mm
Vzdialenosť montážneho otvoru: 36 mm
Montážny otvor pre telo: > Ø "krk" : Ø 22 mm
Rozmer rámčeka: 50 x 50 mm
Inštalačný priemer: 44-46 mm
Typ inštalácie: vstavaný
Obsah balenia:
1x vstavaný vačkový spínač
Dodatočné parametre
| Kategória: | Tlačidlá a prepínače |
|---|---|
| EAN: | 722699178777 |
| Model: | JYW29-20/1 C02 |
| Verze: | 1-0-2 |
| Počet spínacích polôh: | 2 |
| Počet kontaktov: | 4 |
| Spínací polohy: | VYP/ZAP |
| Popisky polôh: | 1-0-2 |
| Inštalačná hĺbka (L): | 34 mm |
| Celkové rozmery: | 74 × 50 × 50 mm |
| Typ: | Vačkový spínač |
| Farba: | Černá / modrá |
| Menovité napätie (Ue): | 440 V~ AC |
| Menovitý prúd (Ith): | 20 A |
| Typ prepínania: | Typ prepínania |
| Spínací uhol: | 60° |
| Stupeň krytia: | IP30 |
| Max. prierez vodiča: | 2,5 mm |
| Vzdialenosť montážneho otvoru: | 36 mm |
| Montážny otvor: | ~ Ø 45 mm |
| Rozměr rámčeka: | 50 x 50 mm |
| Inštalačný priemer: | 44-46 mm |
| Typ pripojenia: | skrutkové svorky |
| Typ inštalácie: | vstavaný |
