Napäťový rozbočovač - Skrutková svorkovnica 8A
Kód: A 0001 A 0002 A 0003 Zvoľte variantSúvisiaci tovar
Podrobný popis

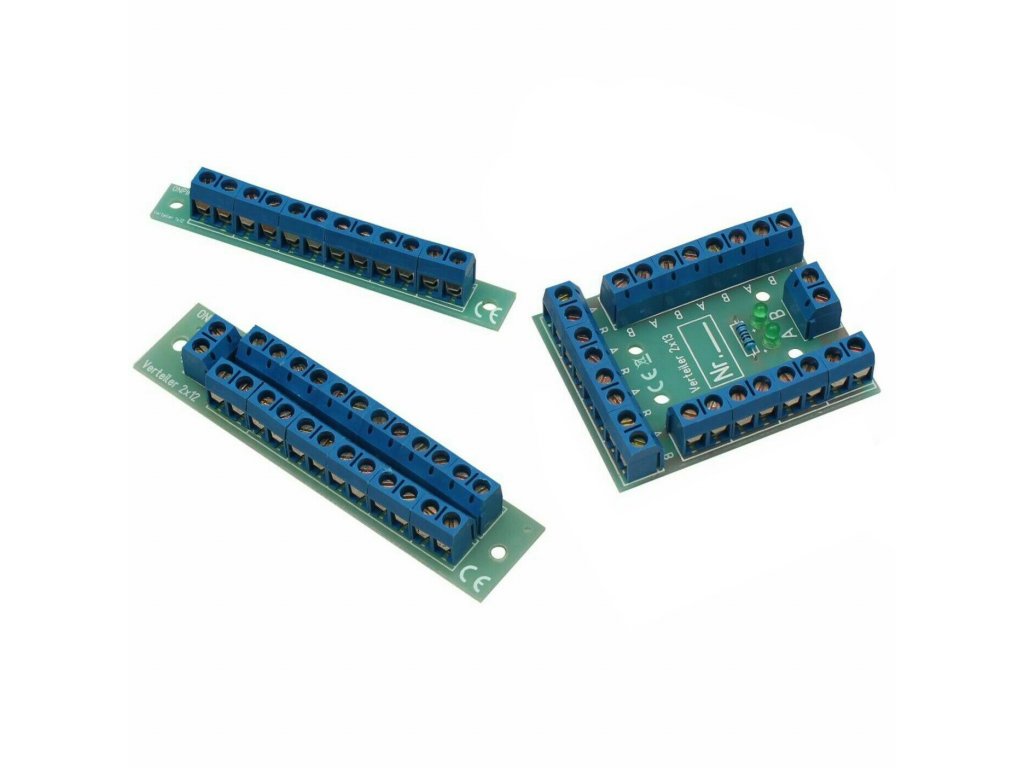

Skrutková svorkovnica („čokoláda“) na doske plošných spojov pre rozbočenie napätia do viacerých okruhov. Hodí sa pre rozvody v modelovej železnici, automatizácii, osvetlení, zabezpečovacej technike a ďalších elektroinštaláciách. Vodiče sa pripájajú skrutkovými svorkami s rozstupom 5 mm. Dosku priskrutkujete cez montážne otvory s dištančnými puzdrami.
Varianty
- 1x12 – jednopólová, 12 kontaktov na spoločnom potenciáli. Rozvedie jeden vodič (napr. + alebo GND) do 12 výstupov.
- 2x12 – dvojpólová, 2 × 12 výstupných kontaktov a 2 vstupné kontakty. Rozvedie oba póly napájania.
- 2x12 + dióda – rovnaké zapojenie ako 2x12, navyše s LED pre signalizáciu prítomnosti napätia.
Technické parametre
Menovitý prúd: max. 8 A
Prevádzkové napätie:
- 1x12 a 2x12: max. 250 V AC/DC
- 2x12 + dióda: 5–30 V AC/DC (obmedzené LED signalizáciou)
Prierez vodiča: do 1,5 mm²
Rozstup svoriek: 5 mm
Uchytenie vodiča: skrutkové
Montážne otvory: Ø 3 mm
Rozmery:
- 11 x 77 mm
- 20 x 87 mm
- 55 x 42 mm
Upozornenie: Pri použití na sieťové napätie (230 V) musí byť svorkovnica umiestnená v uzavretej elektroinštalačnej krabici alebo rozvádzači, aby sa nedalo dotknúť živých častí. Inštaláciu na sieťové napätie smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Obsah balenia
1 ks svorkovnice
Montážna sada (dištančné puzdrá + skrutky)
Dodatočné parametre
| Kategória: | Svorkovnice |
|---|---|
| EAN: | Zvoľte variant |
| Menovitý prúd: | Max 8A |
| Prevádzkové napätie: | max. 250 V (verzia s LED 5–30 V) |
| Prierez vodiča: | do 1,5 mm² |
| Vhodné pre napätie: | AC / DC |
| Montážne otvory: | Ø 3 mm |
| Uchytenie vodiča: | Skrutkové |
