Skrutková svorkovnica 2x8 – rozbočovač napájania 8 výstupov, 5A

Podrobný popis

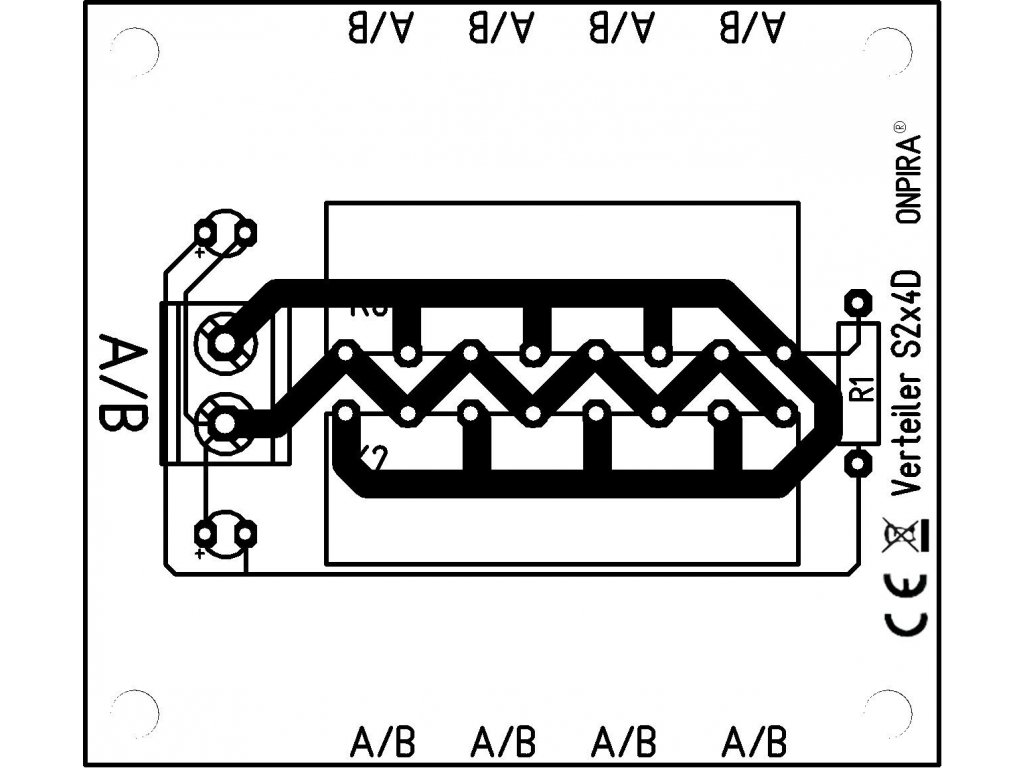

Napäťový rozbočovač na doske plošných spojov, ktorý z jedného dvojpólového vstupu rozvedie napätie paralelne do 8 samostatných dvojpólových výstupov. Všetky svorky A sú prepojené navzájom a rovnako všetky svorky B, takže na každom výstupe je rovnaké napätie ako na vstupe. Rozbočovač sa hodí na rozvod 12 V alebo 24 V napájania k viacerým zariadeniam z jedného zdroja.

Výstupy tvoria odnímateľné skrutkové konektory (rýchlokonektory). Vodiče priskrutkujete do konektora a ten len zasuniete do dosky. Každé zariadenie tak môžete kedykoľvek odpojiť a znova pripojiť bez povoľovania skrutiek. Vstup je pripojený do pevnej modrej skrutkovej svorky. Dve zelené LED signalizujú prítomnosť napätia.

Zapojenie

Vstup A/B (modrá svorka): pripojenie zdroja
Výstupy A/B (8× oranžový konektor, 4 na každej strane): paralelne prepojené so vstupom
Spolu 18 kontaktov: 2 vstupné + 16 výstupných (8 párov A/B)

Technické parametre

Počet výstupov: 8× dvojpólový (A/B)
Menovitý prúd: max. 5 A (celkovo)
Prevádzkové napätie: 5–30 V AC/DC
Prierez vodiča: do 1,5 mm²
Uchytenie vodiča: skrutkové, výstupy v odnímateľných konektoroch
Signalizácia: 2× zelená LE
Rozmery dosky: 55 × 49 mm
Montáž: 4 otvory Ø 3 mm v rohoch, súčasťou balenia sú dištančné stĺpiky a skrutky

Príklady použitia

napájanie viacerých kamier CCTV z jedného 12V zdroja
rozvod napájania pre LED osvetlenie, zabezpečovacie a prístupové systémy
prehľadné a rozoberateľné zapojenie v rozvádzači alebo inštalačnej krabici

Upozornenie: Rozbočovač je určený len na bezpečné malé napätie do 30 V. Nepripájajte ho na sieťové napätie 230 V. Súčet prúdov všetkých výstupov nesmie prekročiť 5 A.

Obsah balenia

1× rozbočovacia doska
8× odnímateľný skrutkový konektor
montážna sada: 4× dištančný stĺpik, 4× skrutka
