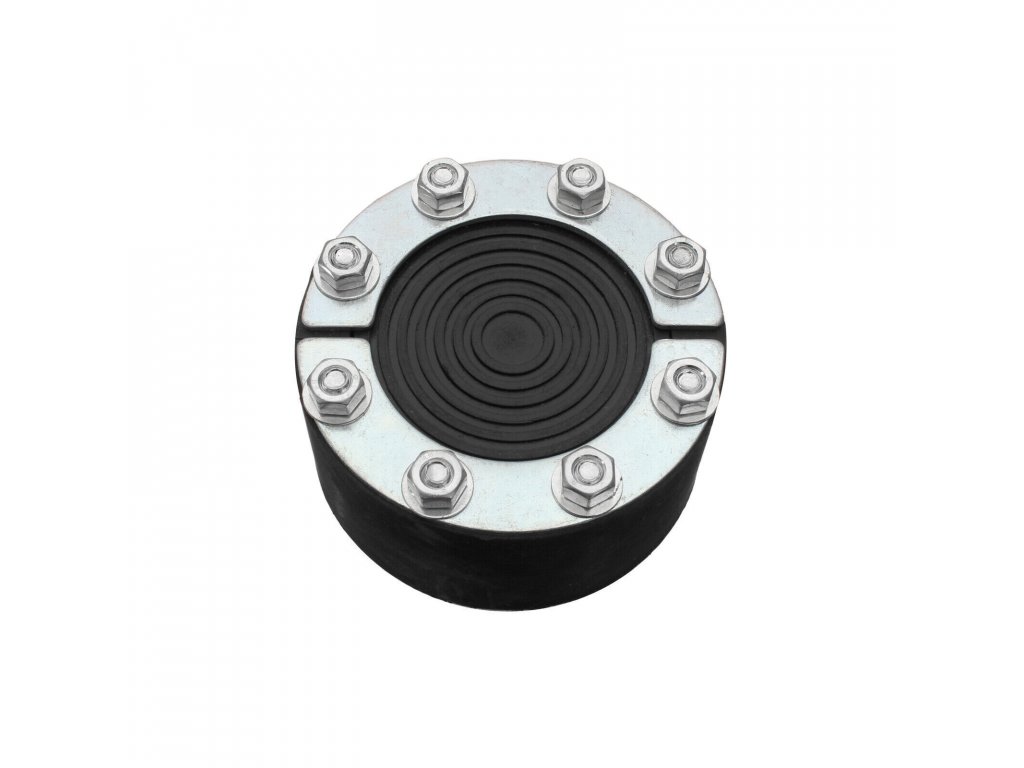

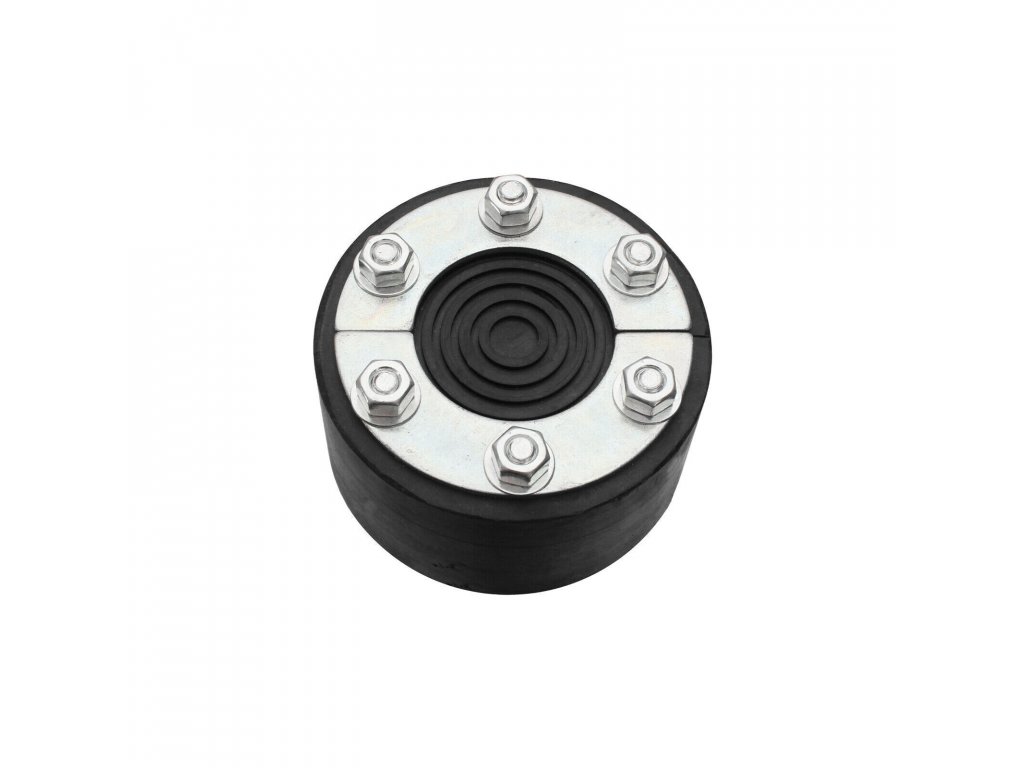

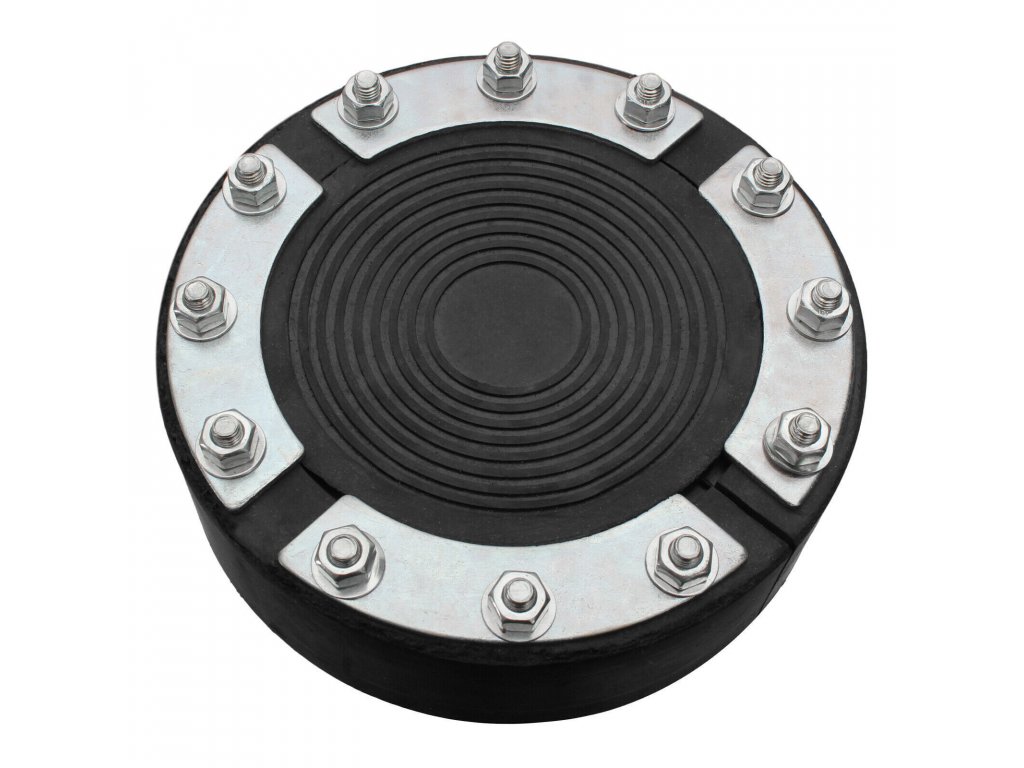

Nerezové kompaktné prestupové tesnenie delené
Kód: B 0948-80 B 0948-90 B 0948-100 B 0948-110 B 0948-120 B 0948-145 B 0948-150 B 0948-160 B 0948-170 B 0948-180 B 0948-200 Zvoľte variantSúvisiaci tovar
Podrobný popis
Kompaktné tesnenie slúži na rýchle a spoľahlivé utesnenie káblových a potrubných prestupov do objektu.
Ich všestranné použitie zahŕňa oblasti plynových, elektrických, vodovodných i kanalizačných prípojok a to ako u podzemných tak nadzemných stavieb.
Použitie:

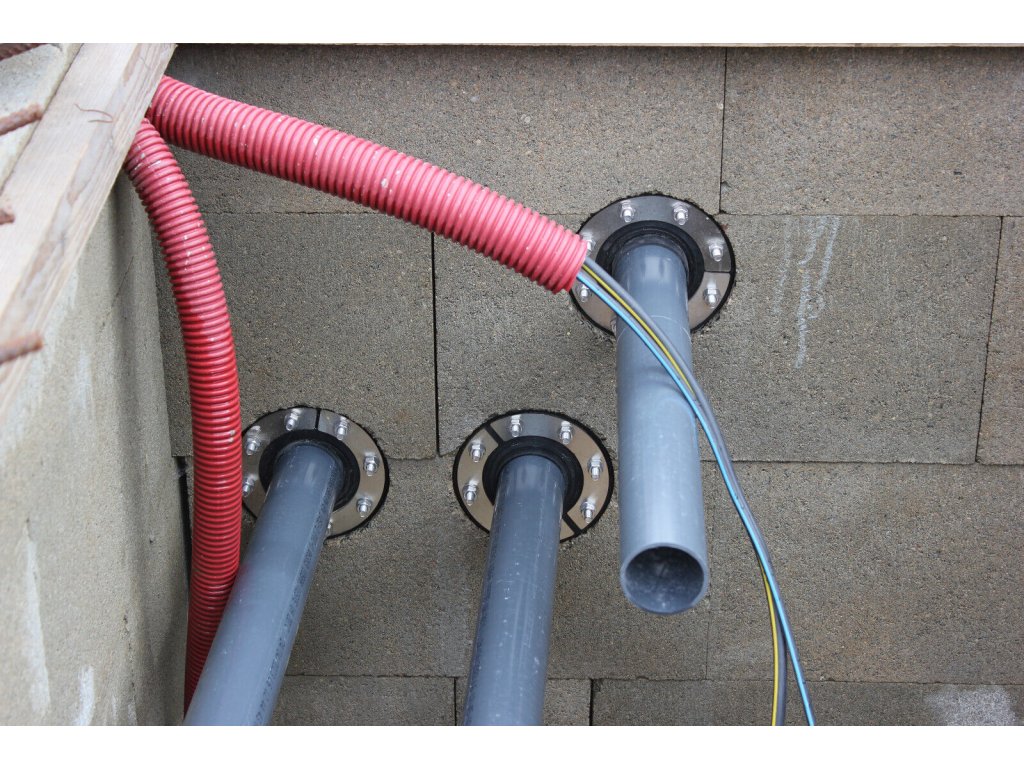

Pre dodatočné riešenie bezpečného prestupu stien a základov objektu. K vytesneniu medzikružia medzi jadrovým vŕtaním alebo ochrannou pažnicou a kompaktným tesnením dochádza uťahovaním šesťhranných matíc, ktoré stláčajú nerezové doštičky k sebe a tým dochádza k stlačeniu gumy vo vnútri tesnenia a jej vytlačeniu do medzikružia.
Takto je zaručené dlhodobé plynote a vodotesné utesnenie prestupu.
| Ø tesnenie [mm] |
Ø prestupe [mm] |
Hĺbka zapustenia (bez skrutiek) [mm] |
Hĺbka zapustenia (vrátane skrutiek) [mm] |
| 80 |
12-40 | 54 | 75 |
| 90 |
12-40 | 54 | 75 |
| 100 | 12-50 | 54 | 75 |
| 110 | 12-50 | 54 | 75 |
| 120 | 15-70 | 54 | 75 |
| 145 | 35-90 | 48 | 68 |
| 150 | 35-90 | 48 | 68 |
| 160 | 35-90 | 48 | 68 |
| 170 | 35-105 | 54 | 75 |
| 180 | 35-105 | 54 | 75 |
| 200 | 40-130 | 54 | 75 |
Materiál: nerezová oceľ V2A

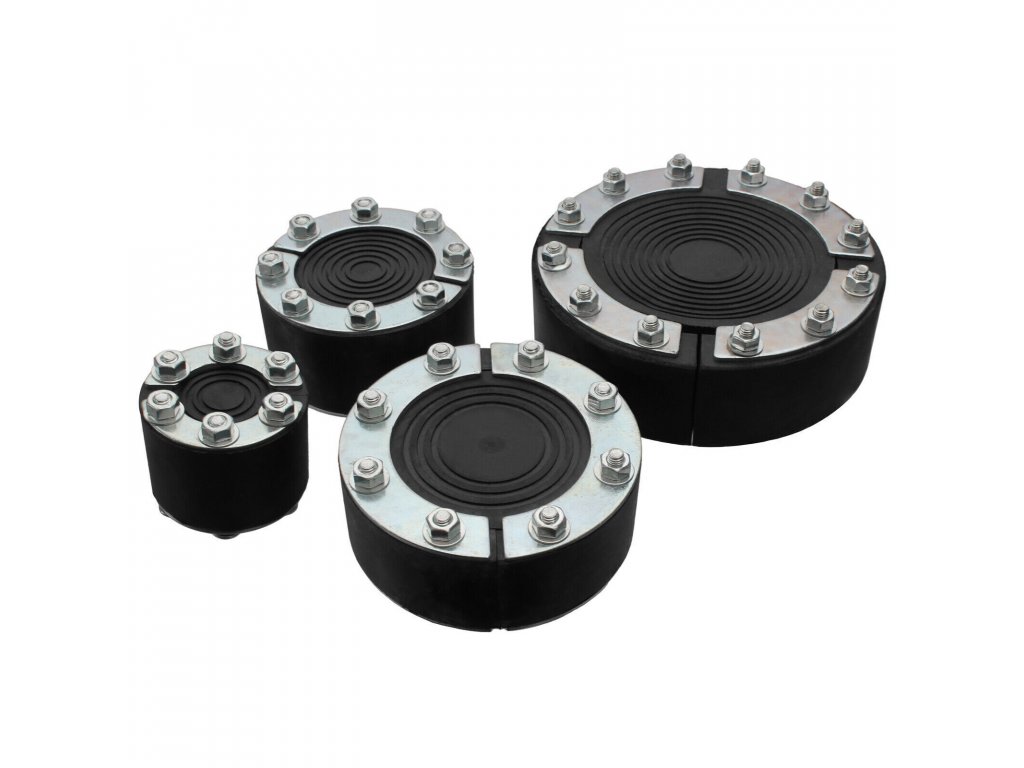

Priemer prestupu: 80 / 90 / 100 / 110 / 120 / 145 / 150 / 160 / 170 / 180 / 200 mm
Maximálny tlak: 1,5 baru
Teplotný rozsah: -30 až +120°C
Špecifikácia ocele V2A:
AISI 304
ČSN 17240
DIN EN 10088: X5CrNi18-10
nemagnetická nerezová oceľ odolná proti korózii
Obsah balenia:
4x oceľový polmesiac + skrutkovanie

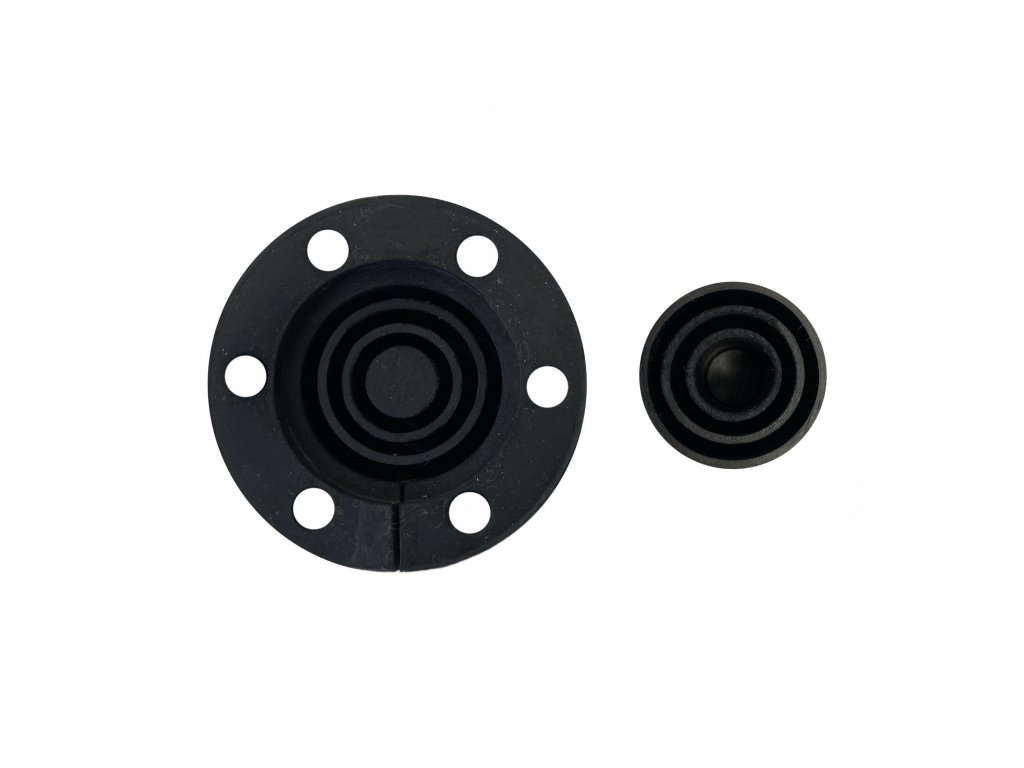

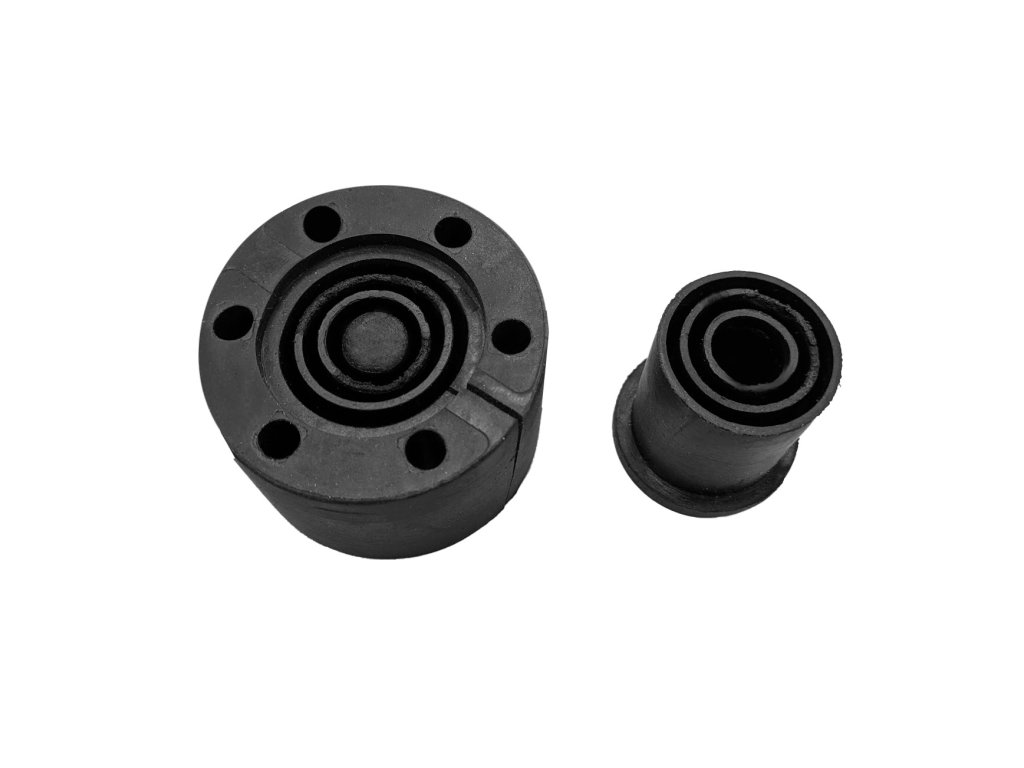

1x dvojdielne gumové tesnenie (vonkajší + vnútorný prstenec so sústrednými membránami)
Dodatočné parametre
| Kategória: | Káblové mosty a chráničky |
|---|---|
| Materiál: | oceľ |
| Priemer prestupu: | 80-200 mm |
| Maximálny tlak: | 1,5 baru |
| Teplotný rozsah: | -30 až +120°C |
