Digitálne relé - počítadlo kusov DH48J 12/24V DC

Podrobný popis

Preset Counter DH48J je univerzálny čítač impulzov, ktorý slúži na presné počítanie a ovládanie na základe vopred nastaveného počtu impulzov. Vďaka svojej flexibilite a možnosti nastavenia násobenia je ideálnym riešením pre aplikácie, kde je potrebné presne sledovať počet impulzov z rôznych zdrojov (napr. magnetické spínače, senzory alebo kontakty).

Tento čítač umožňuje nastaviť hodnotu, pri dosiahnutí ktorej zopne alebo rozopne výstupné relé, čím je možné ovládať pripojené zariadenia, ako sú elektromotory, solenoidy alebo iné spínacie prvky. Prevádzkové napätie je 12V, čo z neho robí vhodné riešenie pre nízkonapäťové aplikácie.

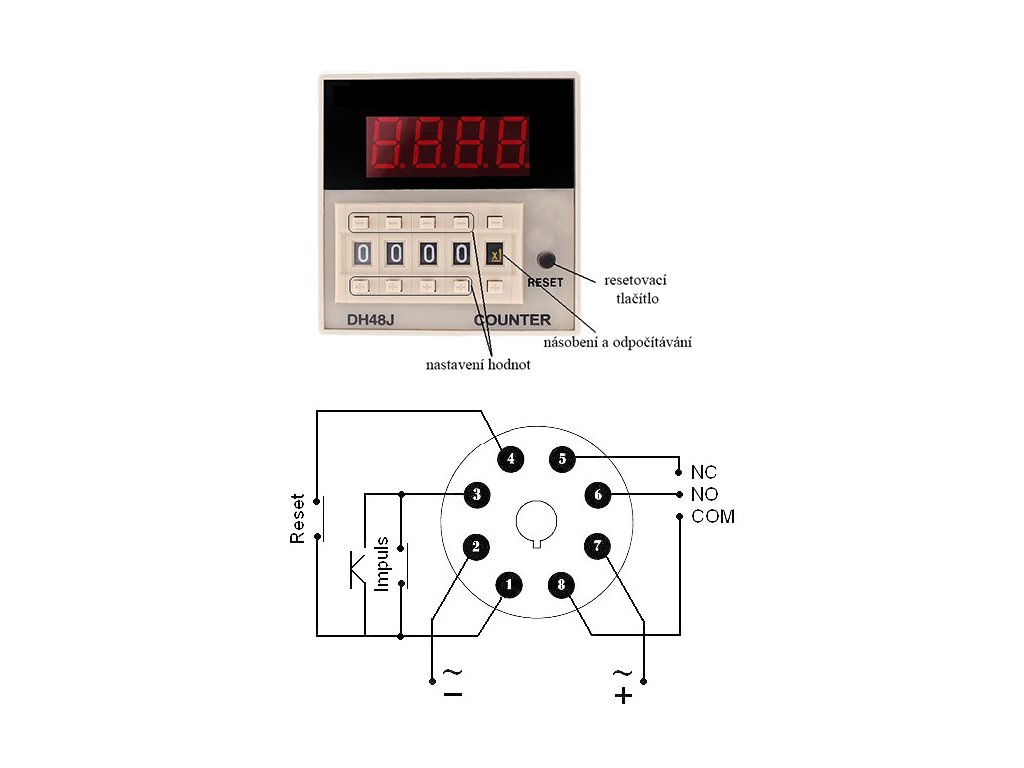

DH48J je vybavený mechanickými otočnými prepínačmi na prednej strane, pomocou ktorých je možné ľahko nastaviť požadovaný počet impulzov, a tiež režimom násobenia (Multiplication Factor), ktorý určuje, koľko vstupných impulzov sa započíta ako jeden „platný“ impulz. Táto vlastnosť je užitočná v prípadoch, keď je potrebné sledovať signály s vysokou frekvenciou alebo redukovať počet záznamov.

Kľúčové vlastnosti:

• Počítanie impulzov: Možnosť nastaviť počítadlo pre režim počítania nahor alebo nadol.
• Nastavenie násobenia: Definuje, po koľkých vstupoch impulzu dôjde k započítaniu jedného „platného“ impulzu.
• Výstupné relé: Pri dosiahnutí nastaveného počtu impulzov počítadlo zopne alebo rozopne výstupné relé, čo umožňuje automatické ovládanie pripojených zariadení.
• Prevádzkové napätie: 12V, vhodné pre nízkonapäťové aplikácie.
• Kompaktný dizajn: Jednoduché mechanické nastavenie a pripojenie.

Typické aplikácie: DH48J sa používa v priemyselných aplikáciách na počítanie mechanických alebo elektronických impulzov, ako je sledovanie počtu otáčok, počítanie kusov alebo sledovanie prepínacích sekvencií. Možno ho využiť v systémoch, kde je požadované presné sledovanie a ovládanie na základe dosiahnutého počtu impulzov.

Poznámka: Hoci DH48J podporuje rôzne režimy počítania, nie je vybavený časovými funkciami pre cyklické spínanie a rozopínanie. Ak je požadovaný režim cyklického prepínania (napr. 2x rozpojené, 2x spojené), odporúča sa kombinovať DH48J s ďalším logickým prvkom, ako je programovateľné relé alebo PLC, ktoré zaistia potrebnú funkcionalitu.

Tento produkt je ideálnou voľbou pre aplikácie, kde je potrebné presne riadiť procesy na základe impulzov, nie podľa času.

Digitálne počítadlo cyklov v dvoch prevádzkových napätí 12/24V DC , je možné nastaviť na dva spôsoby čítania:< br />

1. Počítanie do cieľovej hodnoty: počítadlo počíta s každým impulzom od 0 až do dosiahnutia nastavenej hodnoty a potom zopne relé (1x prepnutie).

2. Odpočítavanie z cieľovej hodnoty: s každým impulzom počítadlo odpočítava od nastavenej hodnoty, kým nedosiahne 0 a zopne relé(1x prepnutie).

Počítadlo sa resetuje pomocou tlačidla RESET alebo zapojením externého resetovacieho tlačidla.

Inštalačné rozmery: 46 x 46 x 95 mm (ŠxVxH)
Displej: 9999 , 99990, 999900 (podľa zvoleného režimu)
Model: DH48J
Maximálny takt: 300/s
Minimálna rýchlosť čítania : 15 ms
Prevádzkové napätie: 12 / 24V DC (podľa zvolenej varianty)
Prevádzková teplota: -5 až + 45° C
Spínacia kapacita: 1x 250V AC až 10A
